Macro-commandes Diaph1 & 2
Ce n'est pas une boîte aux lettres, mais un bouton pour passer à la page suivante !
On se donne :
  • un point B quelconque,
  • un point O sur l'axe des x,
  • un vecteur,
  • un point courant sur le vecteur.
La macro-commande Diaph1 dessine :
  • le diaphragme centré en O dont le diamètre est égal au module du vecteur,
  • un segment qui relie B au point courant du vecteur, reporté sur le diaphragme (sens de bas en haut),
  • une demi-droite dans le prolongement de ce segment.
La macro-commande Diaph2 prend le relai, pour un second, un nième diaphragme.
Les objets de départ sont alors :
  • la demi-droite issue du diaphragme précédent,
  • un point sur l'axe optique,
  • un nouveau vecteur.
A. Macro-commande Diaph1

Le mode d'emploi est explicité dans l'aide.

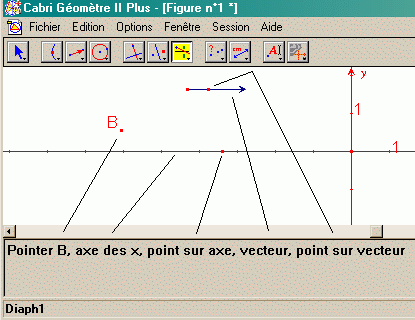

Diaph11
avant la macro

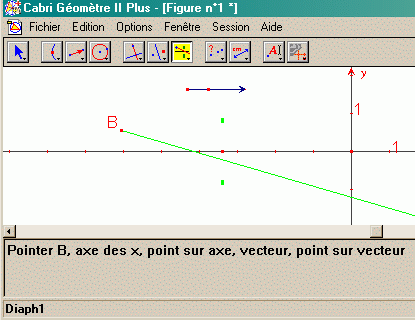

Diaph12
après la macro

B. Macro-commande Diaph2

Elle est utilisée après Diaph1.

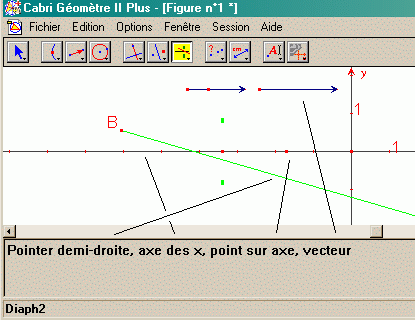

Diaph21
avant la macro

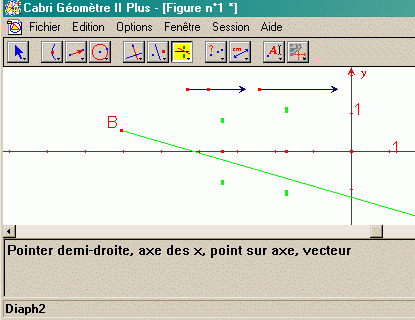

Diaph22
après la macro

C. Tracé de faisceau

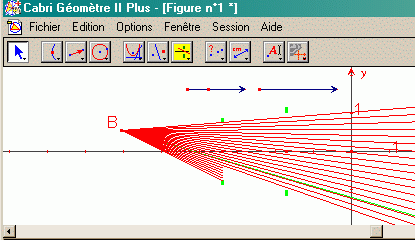

L'outil lieu est utilisé (ici avec 24 éléments) : lieu du segment qui relie B au point du premier diaphragme par rapport au point courant sur le premier vecteur, puis lieux du segment intermédiaire et de la demi-droite finale par rapport au même point courant.

Diaph01

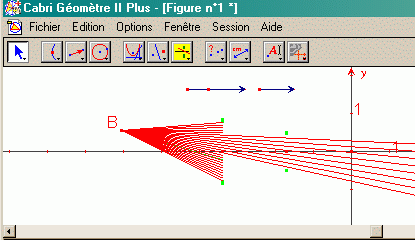

Sur la figure suivante, l'ouverture du second diaphragmle a été diminuée en agissant sur le vecteur associé à son diamètre.

Diaph02

D. Remarque

Les macro-commandes RefractionLentille2 et Diaph2 ne tracent pas les rayons jusqu'au point de leur interception par un diaphragme : ces rayons s'arrêtent sur le diaphragme (k 1) au lieu du diaphragme (k).

Elles pourraient donc être modifiées. Un exercice pour les amateurs...
Une solution sera bientôt proposée.
