I. Mise en bouche : les liserés colorés |
|
- Se procurer un prisme de verre d'angle A de plusieurs dizaines de degré (60° est une bonne valeur).
- Le cas échéant, remplir d'eau un petit flacon en verre ou plastique, de section carrée et de bonne transparence.
- Tenir le prisme devant l'écran et l'orienter selon le schéma ci-dessous, avec l'incidence i correspondant au minimum de déviation :
vue de dessus |
n |
A° |
i° |
|
1,33 |
30 |
20 |
1,33 |
60 |
42 |
1,33 |
90 |
70 |
1,52 |
30 |
23 |
1,52 |
60 |
49 |

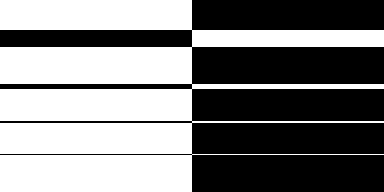

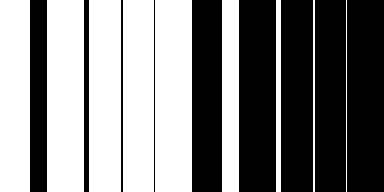

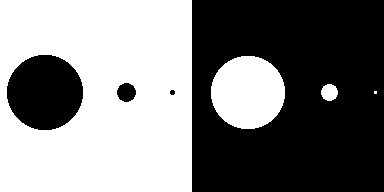

- Observer les différents traits blanc sur noir et noir sur blanc, et les disques représentés en bas de page, en plaçant l'œil suffisamment près du prisme.
- Les liserés (ou franges) colorés observés peuvent être élargis et optimisés en modifiant l'angle d'incidence i.
- Le réglage du contraste et de la luminosité de l'écran joue un rôle évidemment important.
- A l'aide d'un outil de dessin on pourra représenter diverses formes géométriques avec des contrastes noir-blanc ou colorés et observer des liserés de couleurs différentes.
Remarque
Le prisme a été, dans ce qui précède, placé de façon à ce que l'arête de l'angle A soit verticale. Cela correspond à son positionnement classique sur la platine horizontale d'un goniomètre, qui permet des mesures d'angle précises.
Pour observer simplement un écran, il est plus commode de procéder avec l'arête de l'angle A orientée horizontalement. L'observation de traits horizontaux ou de disques se fera alors selon le schéma ci-dessous :
(1) prisme base en bas, ou
(2) prisme base en haut.
|
Les traits interrompus indiquent la direction des liserés : |
au dessus de l'écran dans le cas de figure (1) ; |
au-dessous, dans le cas de figure (2). |
|
